林南电气提供中频电源谐波方案
发布时间：2019-01-07
浏览次数：488
林南电气提供谐波治理设计方案和变频器的谐波治理设计方案。
中频炉谐波治理设计方案：

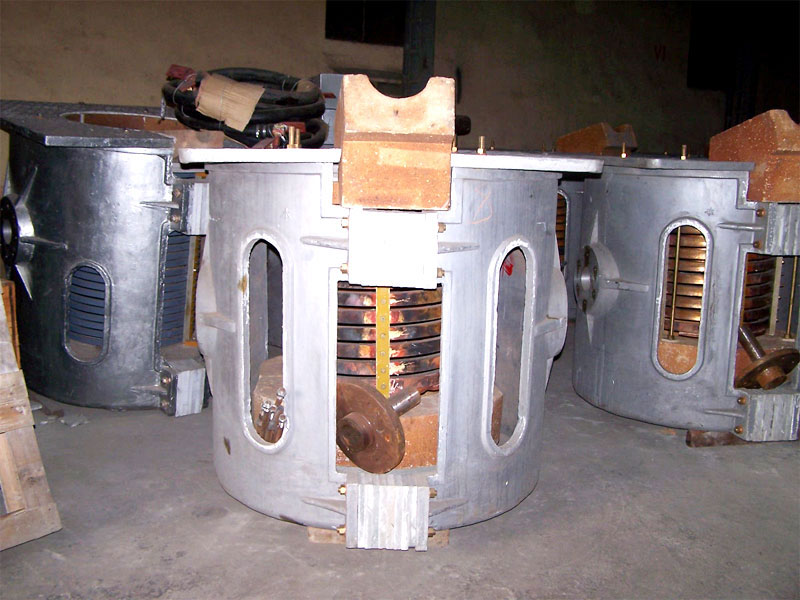

开关电源设备谐波治理，工业用的典型设备是中频炉，目前普遍采用Y/Y0、Δ/Y0两台变压器初级并联，带两台相同容量中频炉同步运行，以提高整流时产生谐波的次数，中频炉谐波治理设计方案采用无源滤波装置就地治理，要注意的是需要考虑功率因数COS值，有些中频炉本身功率因数较高，设计无源滤波装置LC滤波支路时不能产生无功功率过补尝，导致电网电压升高。当然如果采用APF有源滤波装置就不用考虑无功过补的情况，只需考虑解决谐波问题。在中频变换中进行L、C串联吸收,以减少中频谐波反射到电源侧，也就是6相12脉动。
在发达国中变频器和变频器谐波治理设备是配套供应的，由于变频器的设备价格和配套的变频器谐波治理设备的价格相差不多，我国的用户，往往只安装变频器，不安装配套的谐波治理设备。随着变频技术的推广，使电网中的谐波影响加剧，由于一般变频器容量不是太大，安装比较分散，因此变频器群适合采用有源滤电力滤波装置治理。
